Pystysuora kuori ja putki lämmönvaihdin

Wuxi Hongdinghua Chemical Equipment Co., Ltd., joka on ammattimainen vertikaalisten kuori- ja putkilämmönvaihtimien valmistaja, on tehnyt useiden vuosien yhteistyötä öljy-, kemian-, lääke-, ympäristönsuojelu- ja metallurgian teollisuuden asiakkaiden kanssa. Lämmönvaihdin on Wuxi Hongdinghua Chemical Equipment Co., Ltd:n toimittamien laitteiden joukossa eniten käytetty laite. Erityisesti vaippa- ja putkilämmönvaihtimiin.

Vaippa- ja putkilämmönvaihtimet voidaan luokitella moniin eri nimiin sisäisen rakenteensa tai vaippa- ja putkilämmönvaihtimessa olevan väliaineen virtaustilan mukaan tai niiden sovellusten mukaan, kuten lauhdutin, jäähdytin, lämmitin, esilämmitin, lämmitin, kylmäloukku, moniputkilauhdutin, U-putkilämmönvaihdin, kelluva päälämmönvaihdin, pakkauslaatikkolämmönvaihdin, lukuisia nimiä jne.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. luokittelee niin monet vaippa- ja putkilämmönvaihtimet asennusasennon mukaan käyttämällä intuitiivisempia ja ymmärrettävämpiä termejä:

Pystysuora kuori ja putkilämmönvaihdin

Vaakasuora kuori ja putki lämmönvaihdin

Kaikkien näiden erinimisten lämmönvaihtimien perusrakenne on lähes samanlainen tai samankaltainen;

Vaippa- ja putkilämmönvaihtimen rakenne sisältää seuraavat:

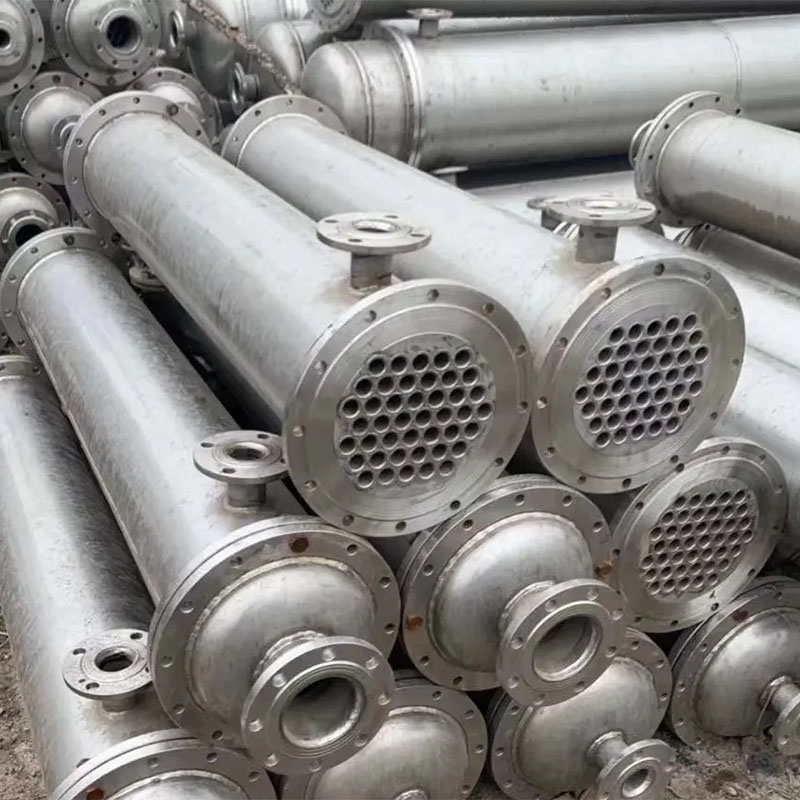

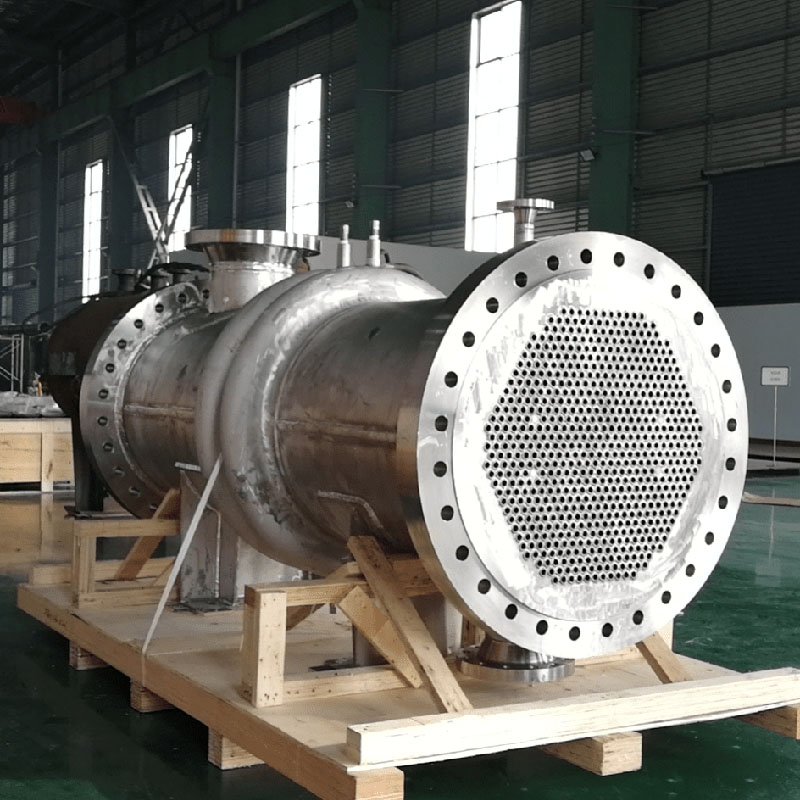

Vaippa- ja putkilämmönvaihtimet koostuvat pääasiassa konepellistä (integroidusta kannesta), putkilevystä, putkista, kuorista ja ohjauslevyistä.

Yleensä kuori on sylinterimäinen; Putket ovat suoria tai U-muotoisia. Lämmönvaihtimien lämmönsiirtotehokkuuden parantamiseksi voidaan käyttää myös kierreputkia, ripaputkia jne. Putkien asettelukuvio sisältää tasasivuiset kolmiot, neliöt, kulmaneliöt ja kulmakolmiot.

Pystysuoran kuoriputkilämmönvaihtimen ominaisuudet ja sovellukset:

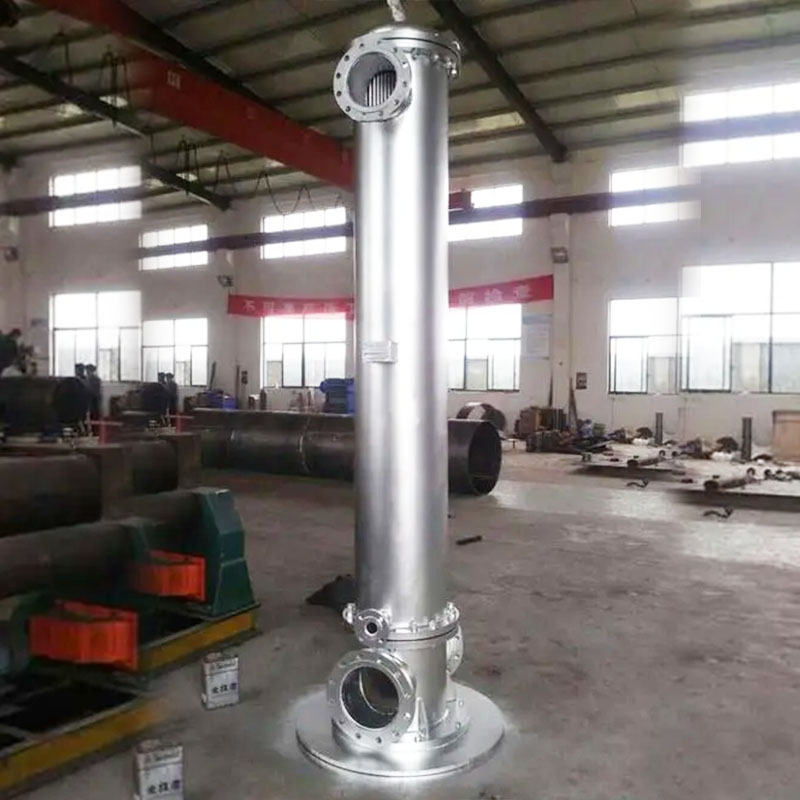

Pystyvaippa ja putkilämmönvaihdin koostuu vaipasta ja putkinipusta, jossa on useita putkia, ja lämmönvaihto kylmien ja kuumien nesteiden välillä tapahtuu putken seinämien kautta. Perinteisenä vakiolämmönvaihtolaitteistona kuori- ja putkilämmönvaihtimia käytetään laajalti kemianteollisuudessa, öljynjalostuksessa, petrokemian teollisuudessa, sähkössä, ydinenergiassa ja muissa teollisissa laitteissa, erityisesti korkean lämpötilan ja korkeapaineisissa ja suurissa lämmönvaihtimissa, joilla on ehdoton etu.

Pystysuoran kuoriputkilämmönvaihtimen tiedot:

Yleensä pystysuoran vaipan ja putkilämmönvaihtimien työpaine voi saavuttaa 4 MPa ja työlämpötila on alle 200 â. Joissakin tapauksissa voidaan saavuttaa myös korkeampi paine ja lämpötila. Yleensä vaipan halkaisija on alle 1800 millimetriä ja putken pituus alle 9 metriä. Joissakin tapauksissa on myös suurempia tai pidempiä putkia.

Vaippaan suljetun putkinipun seinäpinta toimii seinämänvälisen lämmönvaihtimen lämmönsiirtopinnana. Pystysuoralla kuorella ja putkilämmönvaihtimella on yksinkertainen rakenne, edullinen, leveä virtauksen poikkileikkaus ja se on helppo puhdistaa; Lämmönsiirtokerroin on kuitenkin alhainen ja lattiapinta-ala pienempi kuin vaakatyyppisellä vaippa- ja putkilämmönvaihtimella. Sitä voidaan valmistaa erilaisista rakennemateriaaleista (pääasiassa metallimateriaaleista) ja sitä voidaan käyttää korkeissa lämpötiloissa ja paineissa, mikä tekee siitä laajimman käytetyn . Pystysuora kuori- ja putkilämmönvaihtimia ovat pystysuorat kiinteät putkilevyiset höyryvesilämmönvaihtimet, pystysuorat vaippa- ja putkihöyryvesilämmönvaihtimet, joissa on paisuntaliitos ja muut tyypit. Vaippa- ja putkilämmönvaihtimien tärkeimmät ohjausparametrit ovat lämmitysalue, kuuman veden virtausnopeus, lämmönvaihtokapasiteetti ja lämpöväliaineparametrit.

Kun suunnittelet ja valmistat pystysuoria kuori- ja putkilämmönvaihtimia, anna seuraavat parametrit ja tekniset tiedot Wuxi Hongdinghua Chemical Equipment Co.,Ltd:lle.

1. Lämmönvaihtimen tyyppi: A: putkimainen tyyppi B: U-putkityyppi C: kelluva päätyyppi

2. Lämmönvaihtoalue: ______neliömetriä (ã¡)

3. Käyttöpaine: Putken puoli __________ MPa Kuoren puoli __________ MPa

4. Käyttölämpötila: putken puoli ______â kuoren puoli ______â

5. Materiaali:

putken puoli A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Muu

Kuoren puoli A: Q235B £ B: S30408 ​​£ C: S32168 £ D: S31603 £ F: muu

6. Lämmönvaihtoputken tekniset tiedot (halkaisija ja seinämän paksuus):

7. Tyyppi: A: Pysty B: Vaaka

8. Putken puoli: A: Yksi putken läpivienti £ B: Kaksi putkea £ C: Neljä putkea £ D: kuusi putkea £
