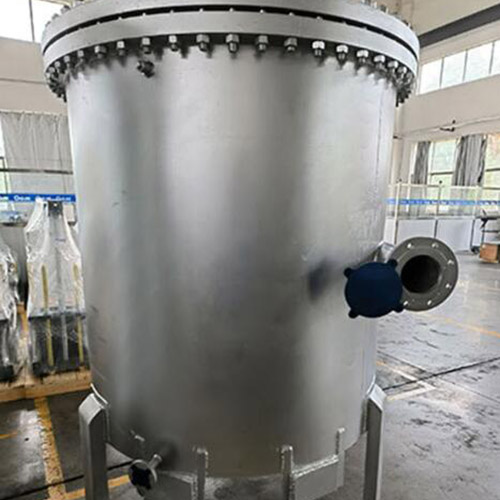

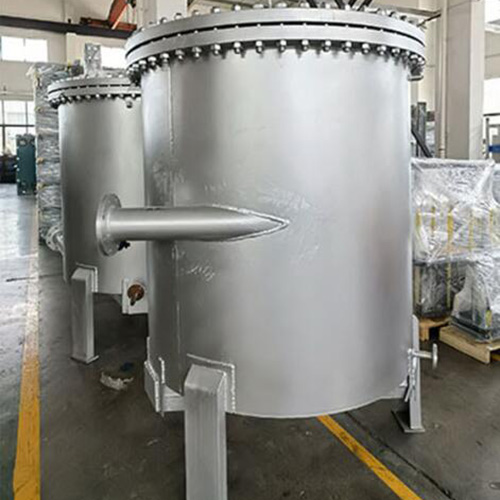

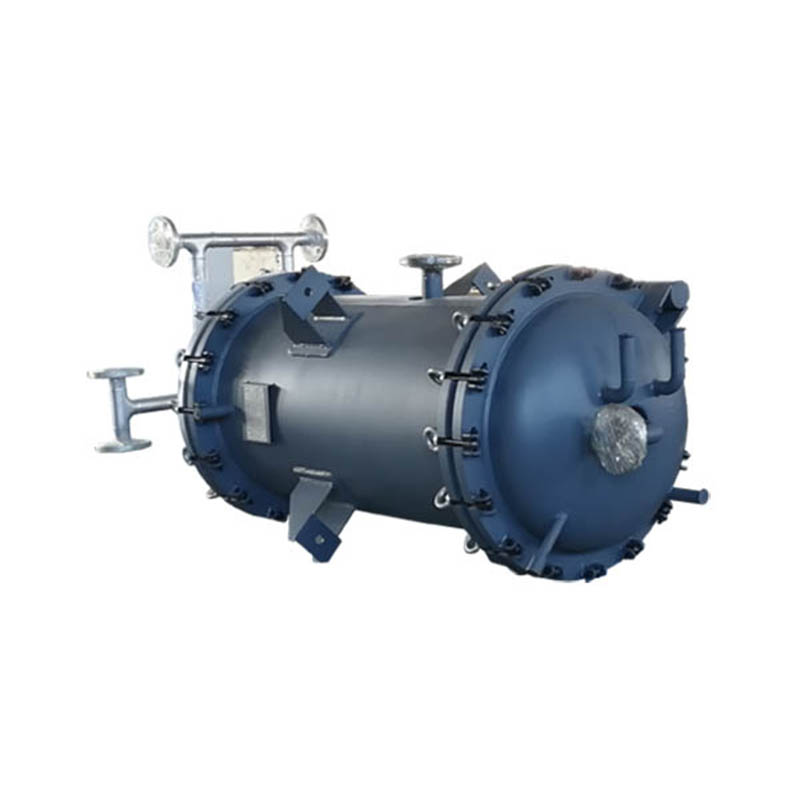

Tyyppi Irrotettava spiraalilevylämmönvaihdin

Wuxi Hongdinghua Chemical Equipment Co., Ltd.:n valmistamien erityyppisten irrotettavan kierrelevylämmönvaihtimen joukossa irrotettava kierrelevylämmönvaihdin on myös valinnainen lämmönvaihdin.

Irrotettavan kierrelevylämmönvaihtimen rakenteelliset ominaisuudet:

Irrotettava kierrelevylämmönvaihdin muodostetaan valssaamalla kahta yhdensuuntaista ohutta teräslevyä, jotka muodostavat parin spiraalimaisia ​​virtauskanavia, jotka on erotettu toisistaan. Kylmä ja kuuma neste virtaavat kahdessa kanavassa, jotka on erotettu toisistaan ​​lämmönsiirtopinnana olevalla kierrelevyllä. Kahden levyn väliin on hitsattu kanavavälike, joka säilyttää kanavien välisen etäisyyden ja lisää myös spiraalilevyn jäykkyyttä. Lämmönvaihtimen keskelle on asennettu keskivälilevy erottamaan kaksi spiraalikanavaa. Ylä- ja alareunassa on hitsatut kansilevyt tai -päät sekä tulo- ja poistoputket kahdelle nesteelle. Yleensä yksi tulo- ja poistoaukkopari sijaitsee kehäreunalla (yhdysputki voi olla tangentiaalinen tai säteittäinen), kun taas toinen pari sijaitsee akselilla. Päätyosa voidaan hitsata ja sulkea yhden kanavan molemmista päistä, kun taas toista kanavaa ei hitsata. Molemmat päät on yhdistetty päätykansien ja laippojen kautta, jota kutsutaan tyypin II irrotettavaksi kierrelevylämmönvaihtimeksi; Tyypin III irrotettavan spiraalilevylämmönvaihtimen rakenne on, että yksi kanava on hitsattu ja suljettu toisesta päästä, kun taas toinen kanava on hitsattu ja suljettu toisesta päästä, ja sitten molemmat päät yhdistetään päätykappaleiden ja laippojen kautta.

Irrotettavan kierrelevylämmönvaihtimen käyttö:

Se soveltuu sellaisille teollisuudenaloille kuin kemia, öljy, liuottimet, lääkkeet, ruoka ja juoma, koneet, tekstiilit, metallurgia, teräksen valssaus, koksaus jne. Se voi suorittaa höyryn höyryn lämmönvaihtoa, kaasun nestelämmönvaihtoa ja nestemäisen nesteen lämmönvaihtoa, ja se soveltuu myös korkean viskositeetin väliaineille, jotka vaativat lämmönvaihtoa korkeissa lämpötiloissa, jäähdytys- ja paineolosuhteissa, kuten jäähdytys- ja tiivistysolosuhteissa, konsentraatiossa ja konsentraatiossa. lämmön talteenotto.

Irrotettavan kierrelevylämmönvaihtimen tiedot:

Irrotettavalla kierrelevylämmönvaihtimella on seuraavat edut suorituskyvyn suhteen:

1. Korkea lämpötehokkuus: Se voi pitää kahden tyyppisiä lämmönvaihtonesteitä alhaisilla virtausnopeuksilla, stimuloida turbulenssia ja parantaa lämmönsiirtotehokkuutta. Väliaineen lämpötilaero voi olla niinkin pieni kuin 1 â, mikä johtaa pieneen lämpöhäviöön; Samalla painehäviöllä lämmönsiirtoteho on 3-5 kertaa putkimaisen lämmönvaihtimen tehokkuus; Lämmöntalteenoton hyötysuhde voi olla yli 99 %.

2. Rakenteeltaan kompakti, pienikokoinen ja pienen alueen vievä se vie noin 30 % vaippa- ja putkilämmönvaihtimen pinta-alasta.

3. Alhaiset valmistuskustannukset

4. Joustava käyttö

5. Koska molemmissa päissä olevat päätykannet voidaan avata, verrattuna irrotettaviin kierrelevylämmönvaihtimiin, ne ovat helpompia asentaa, puhdistaa ja huoltaa, ja niillä on kyky puhdistaa itse. Väliaineen kierteisen virtauksen ansiosta lika ei kerrostu helposti; Helppo puhdistaa, voidaan pestä höyryllä tai alkaliliuoksella, yksinkertainen ja helppokäyttöinen, sopii puhdistuslaitteiden asennukseen.

6. Matala vastus: Vaipan liitosputki on tangentiaalisen rakenteen mukainen. Väliaine virtaa yhden kanavan läpi, mikä mahdollistaa suuremman virtausnopeuden kuin muut lämmönvaihtimet. Pieni painehäviö, voidaan käsitellä suuren kapasiteetin höyryä tai kaasua;

7. Useita yksiköitä voidaan yhdistää käyttöön: Kun yksi laite ei täytä käyttövaatimuksia, voidaan yhdistää useita laitteita, mutta yhdistelmän tulee noudattaa seuraavia määräyksiä: rinnakkaisyhdistelmä, sarjayhdistelmä ja laitteiden ja kanavien välinen etäisyys on sama. Hybridiyhdistelmä: Yksi kanava rinnakkain ja yksi kanava sarjassa.

8. Käytettäessä irrotettavia kierrelevylämmönvaihtimia höyry-höyry-lämmönvaihtoon tulee varustaa jäähdyttävä kiertovesi. Kun väliaineen paine ja lämpötila ylittävät käyttöalueen, tulee valita muut lämmönvaihdinrakenteet, kuten vaippa- ja putkilämmönvaihtimet.

9. Irrotettavan kierrelevylämmönvaihtimen käyttöä koskevat varotoimet

(1) Kun höyrystrippaus lopetetaan, lämmönvaihtimen tulo- ja poistolietteen molemmilla puolilla lämpötilan tulee olla alle 40 â.

(2) Kierrelevylämmönvaihdinta tulee käyttää määritettyjen vaatimusten mukaisesti vaurioiden välttämiseksi.

(3) Kun suuret kannet irrotettavan lämmönvaihtimen molemmista päistä on poistettu, korkeapaineista vettä ei voida käyttää lämmönvaihtimen huuhteluun, koska se vaurioittaa lämmönvaihdinta vakavasti.

Irrotettava kierrelevylämmönvaihdin on tehokas, energiaa säästävä ja vähän investointia vaativa lämmönvaihdin, jonka suorituskyky on erinomainen.

Irrotettava spiraalilevylämmönvaihdin
